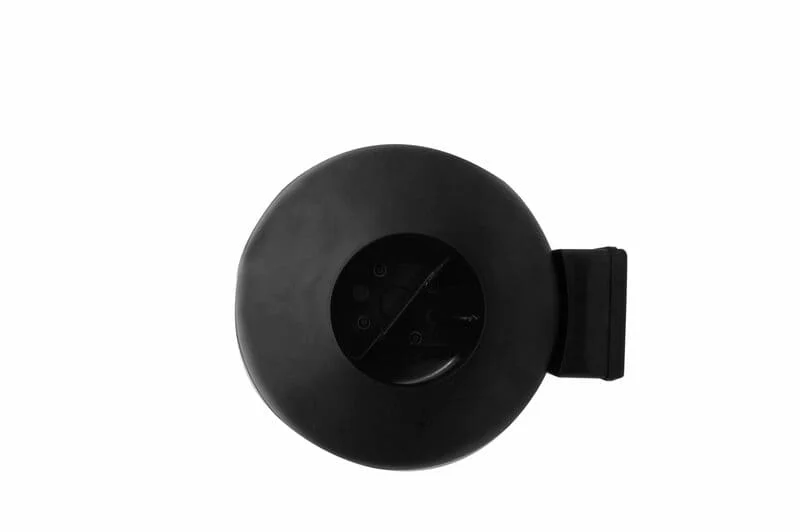

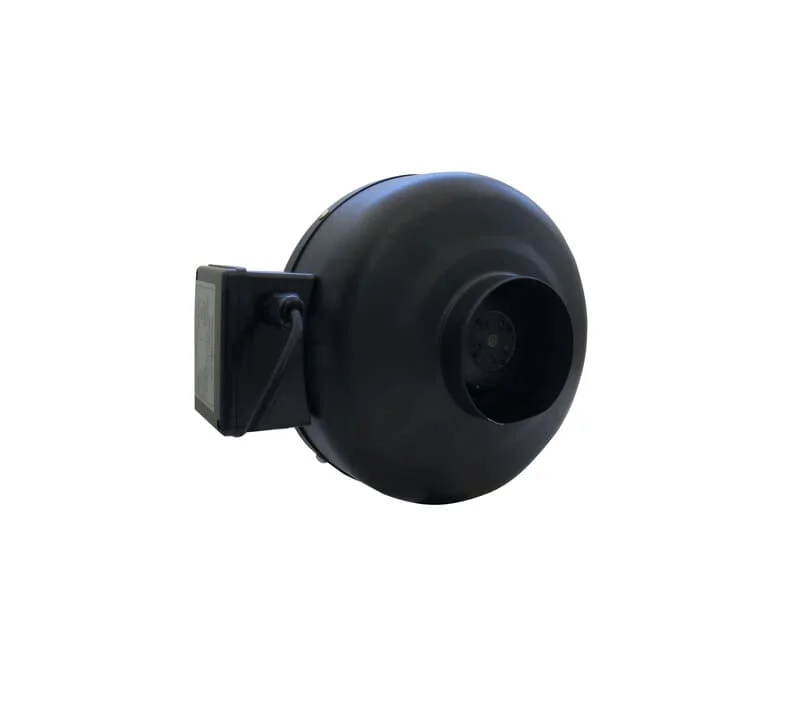

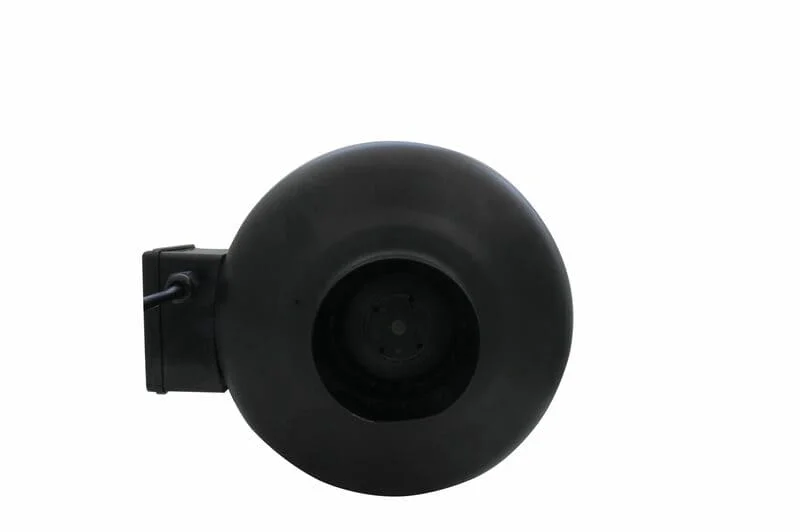

Ventilador IN LINE 100mm – FB/100 DT.06 110V
O Ventilador In-Line 100 mm – FB/100 DT.06 110 V é um equipamento compacto projetado para ventilação forçada, exaustão localizada e dissipação térmica constante em redes de dutos industriais e comerciais. Desenvolvido com motor de rotor externo de simples aspiração, proporciona fluxo de ar vigoroso e contínuo para evitar acúmulo de calor em tubulações e sistemas industriais.
Fabricado com carcaça metálica em chapa de aço com pintura epoxy preta e rotor balanceado dinamicamente em dois planos, conta com mancais de rolamento de esferas blindados (2Z) com lubrificação permanente. Projetado para operação ininterrupta com alimentação 110 V monofásica, suporte de fixação incluso e caixa de ligação para conexão elétrica segura.
Modelo / Código: FB/100 DT.06 110V
Aplicações do Ventilador In-Line 100 mm – FB/100 DT.06 110V
Soluções técnicas de ventilação e circulação de ar para alta eficiência operacional.
| Modelo | FB/100 DT.06 110V |
| Linha Construtiva | DT Metálico |
| Tensão Nominal | 110 V |
| Frequência Nominal | 60 Hz |
| Corrente Nominal | 0,67 A |
| Potência Nominal | 80 W |
| Rotação Nominal | 2500 RPM |
| Nível de Ruído Acústico | 52 dBA |
| Pressão Estática Máxima | 350 Pa |
| Vazão de Ar Máxima | 270 m³/h |
| Peso Líquido | 3,30 kg |
| Capacitor de Partida | 6 µF |
| Diâmetro de Bocal (Conexão) | 97 mm |
| Dimensões Externas | Bocal 97 mm | Diâmetro externo 240 mm | Comprimento 195 mm |
| Tipo de Motor | Motor de rotor externo de simples aspiração |
| Mancais | Com rolamentos de esfera blindado (2Z) |
| Material da Carcaça | Chapa de aço com pintura epoxy preta |
| Material do Rotor | Chapa de aço galvanizada e plástico |
| Proteção Elétrica | Através de protetor térmico bimetálico |
| Temperatura de Operação | Até 60 °C |
| Regime de Trabalho | S1 (Contínuo) |
| Balanceamento | Dinâmico e em dois planos (ISO 1940) |
| Suporte de Fixação | Incluso |
| Conexão Elétrica | Caixa de ligação e cabo de conexão |
Curva de Vazão e Especificações Técnicas
Para consultar a curva de desempenho detalhada, cotas dimensionais completas e o Data Sheet oficial deste modelo, solicite o material técnico com nossa equipe de engenharia.
Onde o Ventilador In-Line 100 mm – FB/100 DT.06 110V pode ser instalado?
Componente projetado para montagem direta e integração mecânica nos seguintes equipamentos industriais:
Mercados Atendidos
Setores industriais e segmentos de aplicação comercial que utilizam este componente.
Estabilidade Térmica em Serviço Constante
Dimensionado para trabalho industrial ininterrupto, assegurando fluxo de ar contínuo sem degradação do isolamento térmico do estator sob alimentação 110 V monofásica.
Mancais Blindados com Lubrificação Permanente
Equipado com rolamentos de esferas blindados (2Z) com vedação integral, eliminando paradas para engraxamento periódico e assegurando rotação suave com confiabilidade operacional prolongada.
Construção em Chapa de Aço com Epoxy
Carcaça metálica em chapa de aço protegida por pintura epoxy preta, proporcionando alta rigidez estrutural, blindagem contra impacto e excelente dissipação de calor em tubulações.
Instalação Prática em Linha de Dutos
Acompanha suporte de fixação próprio e caixa de bornes externa, permitindo conexão direta em tubulações circulares industriais sem necessidade de adaptações complexas de funilaria.
- Aerodinâmica e Curva de Pressão: Geometria de rotor radial desenvolvida para vencer contrapressões nominais de até 350 Pa, mantendo curva de vazão estável ao longo de trechos retos e curvas de dutos.
- Balanceamento Dinâmico Rotacional: Conjunto girante balanceado dinamicamente em dois planos conforme norma ISO 1940, atenuando vibrações mecânicas transmitidas à estrutura da tubulação.
- Construção e Proteção Mecânica: Chapa de aço com pintura epoxy preta, assegurando rigidez mecânica e confiabilidade operacional com protetor térmico bimetálico embutido no motor.
- Mancais Blindados Multi-Posicionais: Rolamentos de esferas blindados com lubrificação permanente que viabilizam montagem na posição horizontal, vertical ou inclinada sem risco de vazamento de graxa.
Ficha Técnica e Desenho Técnico Cotado
Solicite o datasheet oficial e o desenho cotado com dimensões completas de furação para este produto.
